四川某企业在生产过程中，需要对钢结构工件表面进行喷漆作业，由于工件较大，之前废气没有得到有效控制，对大气环境和室内生产环境造成较大污染。按照国家有关法律法规和相关部门要求，对在生产过程中产生的有机废气（包括：甲苯、二甲苯、非甲烷总烃及粉尘）进行有效处理。因此，贵公司决定对喷涂过程中产生的有机废气进行治理确保达标排放，以达到国家有关标准，实现绿色环保。我司根据要求作出如下解决方案 ： 移动伸缩房 + 干式 喷漆台 + 活 性炭吸附箱。

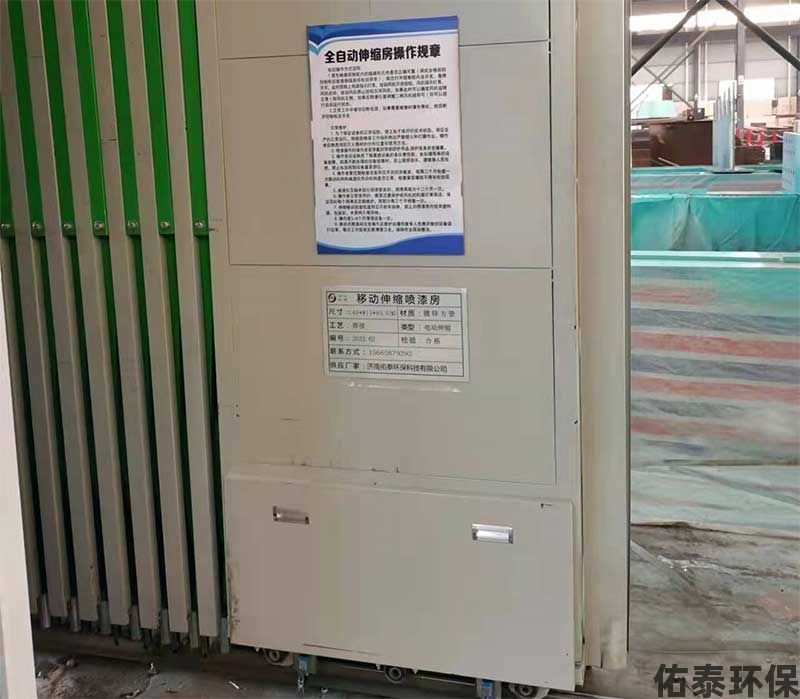

移动伸缩喷漆房安装完成
一、设备概况及环保设计标准：
1 、 伸缩喷漆房 伸展尺寸： L 40 ×W 13 ×H 5.5（米） （ 外形 尺寸）
2 、 干式喷漆柜 尺寸： L 6 0 00*W1 0 00*H2 7 00 ( 1 台 )
3 、活性炭 吸附箱 尺寸： L 2500 *W1 1 00*H 17 00 （ mm ） 2台
4 、用途：用于工件加工除漆雾、除 VOCs 废气
5 、环保设计标准：喷漆产生废气经过处理后能够达到大气污染物综合排放标准
二、伸缩房设备结构
2. 1 、伸缩式喷漆室主要由轨道、移动框架室体、房体密封布、电控箱组成 . 各部分结构功能如下：
2 . 2 、 轨道：采用 顶平 32mm 轨道钢作为伸缩移动轨道。
2 . 3 、 移动框架室体：由移动龙门架装置、移动房体支架、伸缩控制连杆室体密封布等组成。
2 . 4 、移动龙门架装置是移动伸缩房的伸缩牵引支架，它包括了龙门架、伸缩移动动力装置和限位器、伸缩警示灯。移动动力装置即驱动电机、减速箱、动力分配轴、传动链轮、传动链条、主动轮及其传动轴。
2.5 、移动房体支架：包括垂直框架、房顶框架、密封布压板、内部斜撑、从动轮，是移动房体的主要钢结构支架系统。用于房体长度方向伸缩受力和 PVC 布的固定。***后一套支架为固定支架，固定在墙壁或地面。其余支架的垂直支架底座为被动滚轮，用于支撑支架和减少移动阻力。
2. 6 、伸缩控制：每侧一套，每套分别有 1.5KW 电机减速机组成，通过电控箱同步行驶从而达到垂直平移的效果。
2. 7 、采用 每平方重约 450G 三防布 作为房体密封布。
2. 8 、电控系统：用于伸缩房室体的伸缩控制。

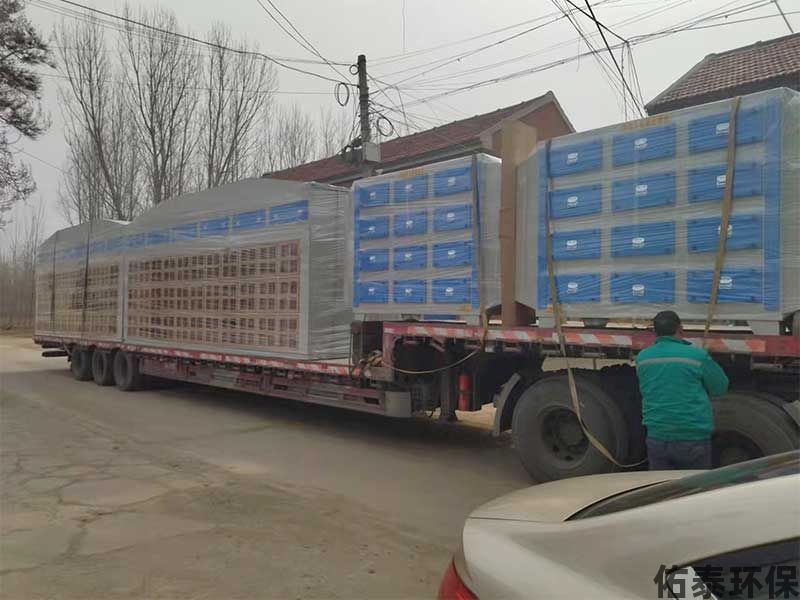

配套环保设备装车
三、伸缩房材料选用及制造工艺方案
1 、地面轨道 ： 1 1 # 轨道钢
2 、移动龙门立柱及横梁骨架采用 40 × 6 0(mm), 壁厚非标 1.8mm 镀锌方管焊接 成 柱式龙门结构。
3 、龙门立柱横梁采用 非标 1.8 mm 镀锌板喷塑。
4 、移动龙门底部两侧安装 1.5 KW 驱动电动机、减速器和动力分配轴。动力分配两端安装传动链轮，通过链条将动力传送给龙门架底部的主动移动轮。 因伸缩房长度 40 米 ，故每侧设置 2 套驱动机构。 2 侧总共 4 组驱动装置。
5 、移动房体伸缩支架：由移动垂直支架、横梁、移动滑轮组成。
6 、垂直支架 与 横梁采用 非标 60 × 40 × 1.8 矩形管焊接矩形框架结构，每隔 97 0mm 拉横撑。横撑之间采用 非标 50 × 30 × 1.5 矩形管拉斜撑。尾部 及中间 2 套为固定式支架，其他为移动式支架。
9 、 PVC 布阻燃板型 、 粘附于垂直支架内壁和横梁上面。垂直支架和横梁内壁粘附 PVC 布后采用 镀锌 压条作为压板，支架内筋与横梁内筋用斜撑连接，消除移动架横向偏斜变形。
四、设备参数
|
序号 |
名 称 |
规格型号（参数要求） |
说 明 |
|
|
外形尺寸 |
长40.0 米* 宽 13.0 米* 5.5 米 |
|
|
2 |
PVC布 |
内外颜色： 内白，外 蓝色 厚度 ：约 0. 4 5MM （每平方约 450G ） |
密封件 |
|
3 |
框架结构件 |
型材规格：60*40 镀锌方管，壁厚非标 1.8MM |
立柱（喷塑） |
|
型材规格：60*40 镀锌方管，壁厚非标 1.5MM |
横梁 |
||
|
型材规格： 5 0* 3 0 镀锌方管，壁厚非标 1.5MM |
斜撑（喷塑 ） |
||
|
4 |
驱动机构 |
电机 功率： 1.5 kw ， 电机与减速机为分体式。 |
|
|
5 |
电动卷帘门 |
L13.0*H5.0米 |
堆积门 |
|
6 |
电器控制 |
德力西 |
|
|
7 |
其他 |
1、 运行过程中具有声光报警功能。 2、 运行轨道安装在地面上，直接采用膨胀螺栓固定（如果轨道埋在地下，供方先发轨道到安装现场，轨道地基及安装由 需 方负责）。 |
|
五 、 干式喷漆柜 工作原理
喷漆时所产生的漆雾颗粒 ， 在风机的吸力下，漆雾颗粒首先通过一级过滤（漆雾过滤棉、 V型过滤纸、迷宫纸盒），大部分漆雾颗粒被截留在吸附介质上面，剩下 部分细小颗粒经过纤维过滤棉进行二次过滤 ，经过二级过滤后， 漆雾净化效果达9 0 %以上， 处理后的废气 通过 废气处理设备（ 活性炭吸附 箱、 光氧催化 设备、光氧活性炭一体机、催化燃烧装置）净化后 达到高空排放标准。

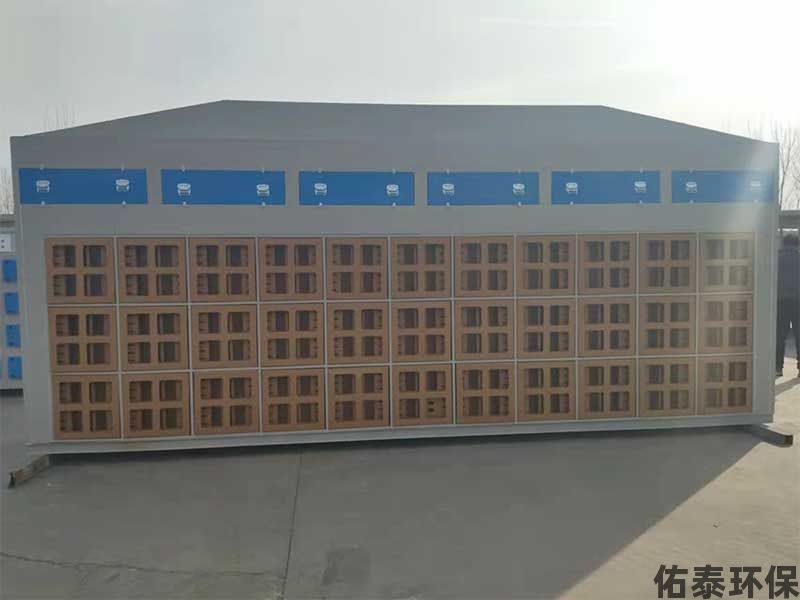

定制6米长干式喷漆柜
四、 活性碳吸附 箱
4.1、 活性碳吸附 废气原理
当废气由风机提供动力，负压进入环保箱后进入活性炭吸附层，由于活性炭吸附剂表面上存在着未平衡和未饱和的分子引力或化学键力，因此当活性炭吸附剂的表面与气体接触时，就能吸引气体分子，使其浓聚并保持在活性炭表面，此现象称为吸附。利用活性炭吸附剂表面的吸附能力，使废气与大表面的多孔性活性炭吸附剂相接触，废气中的污染物被吸附在活性炭表面上，使其与气体混合物分离，净化后的气体高空排放。活性炭环保箱是一种干式废气处理设备，由箱体和填装在箱体内的吸附单元组成。

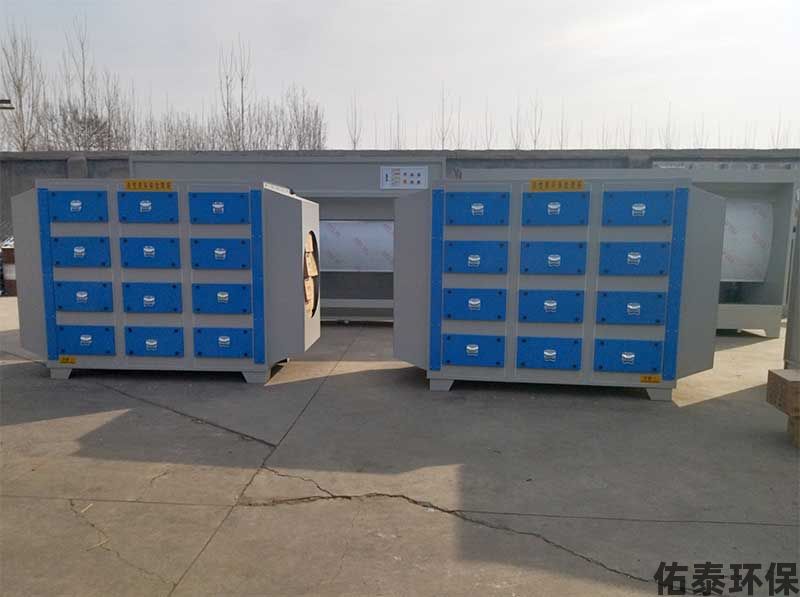

伸缩式喷漆房配套活性炭吸附箱
4.2、 活性碳吸附 箱优点：
1、结构简单，稳定高效，处理能耗低。
2、工艺简洁，应用广泛。
3、设备使用寿命长，维护方便。
4、吸附效率高，效果明显，适用面广；
5、维护方便，无技术要求；
6、能同时处理多种混合废气
4. 3 设备 构成：
尺寸： L 3700 *W 110 0*H 17 00(M) ， （ 2 台拼接 ） 墙板 1.8 ＭＭ 镀锌板喷塑 ， 活性炭做成抽屉式，方便更换。 24 个抽屉，每个抽屉放 40 块 10*10*10 活性炭砖。进风口漆雾过滤棉，出风口活性炭棉。

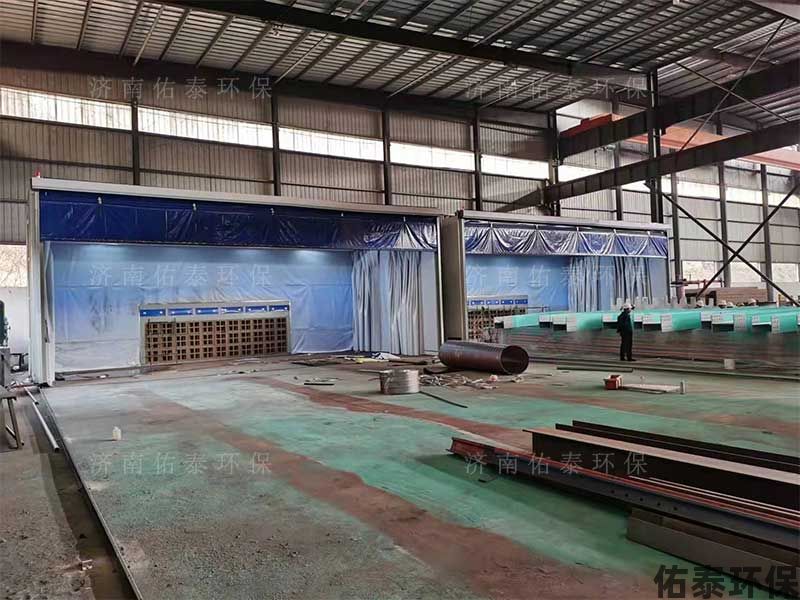

伸缩式喷漆房环保设备安装完成
